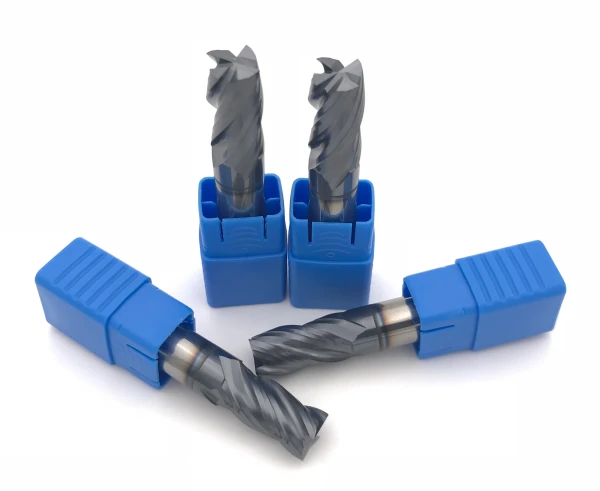

Galinis frezas yra sukamasis įrankis su vienu ar keliais dantimis, skirtas frezavimo operacijoms. Darbo metu kiekvienas pjovimo dantis su pertraukomis savo ruožtu nupjauna ruošinio priedą. Frezavimo staklės daugiausia naudojamos plokštumų, laiptelių, griovelių apdirbimui, paviršių formavimui ir ruošinių pjovimui frezavimo staklėse.
1. Frezavimas naudojamas CNC apdirbimo centre arba įprastoje frezavimo staklėje.
2. Galinio frezavimo medžiaga ir kietumas.
3. Galinio frezavimo specifikacijos, tokios kaip: ašmenų ilgis, bendras ilgis, ašmenų skersmuo, koto skersmuo ir kt.
Jei jis naudojamas CNC apdirbimo centre, reikia naudoti kietąjį karbidą. Baltas plienas gali būti naudojamas įprastoms frezavimo staklėms.
Balto plieno frezų kietumas yra minkštesnis nei karbido frezų. Greitaeigiai plieniniai peiliai yra pigūs ir pasižymi geru kietumu, tačiau jų stiprumas nėra didelis, todėl juos lengva pjauti, o atsparumas dilimui ir terminis kietumas yra palyginti prastas. Kai medžiaga kietesnė, jei aušinimo skystis nėra vietoje, peilis lengvai sudeginamas, o tai yra viena iš mažo terminio kietumo priežasčių.
Karbido freza turi gerą šiluminį kietumą ir atsparumą dilimui, tačiau turi prastą atsparumą smūgiams. Ašmenys bus sulūžę, jei jį atsitiktinai numesite. Karbidas yra medžiaga, pagaminta miltelių metalurgijos būdu. Kietumas gali siekti apie 90 HRA, o atsparumas karščiui gali būti iki 900-1000 laipsnių. Todėl įprastoms frezavimo staklėms tinka baltas plienas, o CNC apdirbimo centruose naudojami legiruoto freza.
Frezų skersmens pasirinkimas labai skiriasi priklausomai nuo gaminio ir gamybos partijos. Pjovimo skersmens pasirinkimas daugiausia priklauso nuo įrangos specifikacijų ir ruošinio apdirbimo dydžio.
① Priekinis frezavimas
Renkantis priekinio frezavimo staklių skersmenį, pirmiausia reikia atsižvelgti į tai, kad įrankiui reikalinga galia turi būti staklių galios diapazone, o staklių veleno skersmuo taip pat gali būti naudojamas kaip pagrindas. pasirinkimas. Veido frezos skersmenį galima pasirinkti pagal D=1.5d (d – veleno skersmuo). Masinėje gamyboje įrankio skersmuo taip pat gali būti parenkamas pagal 1,6 karto didesnį ruošinio pjovimo plotį.
②Galinis frezas
Renkantis galinės frezos skersmenį, pirmiausia reikia atsižvelgti į ruošinio apdirbimo dydžio reikalavimus ir užtikrinti, kad įrankiui reikalinga galia atitiktų staklių vardinės galios diapazoną. Jei tai mažo skersmens galinis frezas, pirmiausia reikia atsižvelgti į tai, ar didesnis staklių apsisukimas gali pasiekti mažesnį įrankio pjovimo greitį (60 m/min).
③ Plyšio freza
Plyšio frezos skersmuo ir plotis turi būti parenkami atsižvelgiant į apdirbamo ruošinio dydį ir užtikrinama, kad jo pjovimo galia atitiktų leistiną staklių galios diapazoną.
